RIVETS PLEINS, SEMI-FORÉS ET FORÉS

Un rivet est un élément d'assemblage permanent fabriqué selon le principe de la frappe à froid.

DEGOMETAL propose trois types de rivets : les rivets pleins, les rivets semi-forés et les rivets forés.

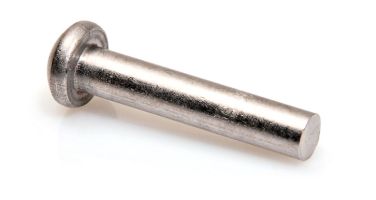

Le rivet plein se présente sous la forme d'une tige cylindrique pleine, munie à l'une de ses extrémités, d'une "tête" qui peut être Ronde, Plate ou Fraisée. Sa longueur est ajustée à l’épaisseur de l’assemblage.

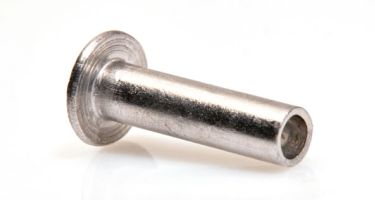

Le rivet semi-foré ou foré subit une étape supplémentaire lors de la frappe avec la création d'un trou cylindrique plus ou moins profond sur la partie opposée à la tête.

schema-des-3-types-de-rivet-tpi









Description de la pose

Les éléments à riveter doivent être percés au préalable de façon à pouvoir y insérer la tige du rivet.

L’extrémité de la tige est aplatie et élargie par écrasement, pour solidariser les éléments qu'on veut riveter ensemble : c'est le principe du rivetage.

pose-rivets-pleins-semi-fores
rivets-pleins-semi-fores

LES DIFFERENTES FORMES DE TETES

tete-goutte-suif
tete-plate
tete-ronde
tete-fraisee

Comment déterminer la bonne longueur d'un rivet*

Cas des rivets en Aluminium dans un assemblage en Aluminium.
bonne-longueur
F DIAMETRE RIVET
(mm)
k DÉPASSEMENT
(mm)
3 4,5
4 6
5 7,5
6 9

c = k + épaisseur à sertir
rivets-pleins-semi-fores2
caracteristiques-dimensionnelles-plein caracteristiques-dimensionnelles-fraisee

CARACTERISTIQUES DIMENSIONNELLES

caracteristiques-dimensionnelles-semi-fore schema_rivet_fore_web
A (mm) Diamètre de la tête
B (mm) Épaisseur de la tête
D (mm) Profondeur de filage
E (mm) Diamètre intérieur du filage
C (mm) Longueur du corps
F (mm) Diamètre du corps
rivets-pleins-semi-fores3

DIMENSIONS DISPONIBLES

Diamètres de 1 à 10 mm
Longueurs de 3 à 100 mm
Matières proposées Aluminium, Acier, Inox, Laiton, Cuivre
Formes de tête Goutte de suif, Plate, Ronde, Fraisée

Correspondance Type/ Diamètre

TYPE Ø (mm)
1P 10
2P 8
3P 7
4P 6
6P 5
9P 4
11P 3
13P 2,5
14P 2
Ex: 4P 10 -> Ø 6 x 10
